HATASIZ YÜKSEKLİK ÖLÇÜMÜ

Zierer, Turck'un IO-Link arayüzlü lineer endüktif konum sensörlerini kullanıyor

Zierer Karussell- und Spezialmaschinenbau GmbH, Flying Fish dolambaçlı yolculuğunda daha önce ayrı yakınlık anahtarları kullanarak gondol kollarının yatay konumunu ölçmüştü. Bununla birlikte, on iki hidrolik silindirin her biri için beş sensörle, özellikle yükseklik ölçümü yalnızca yaklaşık olarak tahmin edilebildiğinden, sürüş kontrol sistemine montaj, kalibrasyon ve entegrasyon gerçekten karmaşıktı. Zierer şimdi ilk kez, analog bir sinyal sağlayan ve IO-Link aracılığıyla PLC'den parametrelendirilebilen Turck'un endüktif lineer konum sensörlerini kullanıyor.

Endüktif doğrusal konum sensörleri, gondol kollarının güvenilir konum algılamasını sağlar

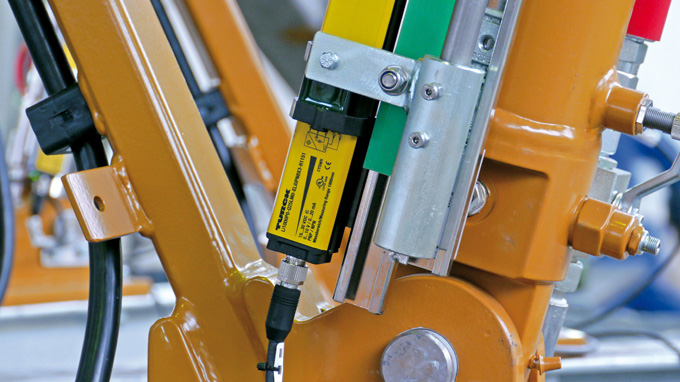

TURCK'un 1.000 mm doğrusal konum sensörü artık kolun tam konumunu sağlıyor
Kısa kör bölgeler, IP67 ve temassız LI sensörü zorlu kullanım için idealdir

Eğlence gezileri misafirler için sadece eğlenceli olmamalı, aynı zamanda güvenli olmalıdır. Bu sektörde, gereksinimler genellikle geleneksel endüstriyel tesislere göre daha yüksektir. Genel müdür Wolfgang Brück, "Sonuçta bu, nihayetinde yolcu taşımacılığını da içeriyor" diye belirtiyor. Zierer teklifindeki bir klasik, Flying Fish döner kavşak yolculuğudur. Bu yolculukta yolcular balık şeklindeki on iki gondolda oturuyorlar. Metal kollara yapıştırılmış gondollar, sürüşün ortasında dönüyor. Yıldız şeklinde dizilmiş on iki balık, kolları üzerinde hidrolik olarak yukarı ve aşağı hareket ettirilebilir.

Kolların yatay konumunu belirlemek için Zierer daha önce her bir hidrolik kaldırma silindirinde beş sensör kullanmıştı. Bu, güvenli çalışmayı sağlamasına rağmen, sensörlerin kurulumu ve ayarlanması nispeten karmaşıktı.

Alternatif lineer pozisyon sensörü

Ekim 2011'de doğrusal konum algılama kullanan bir çözüm düşünüldü. Zierer, hidrolik silindirin toplam uzunluğu 1.000 milimetreye kadar olan hareketini ölçen bir doğrusal konum sensörü aradı. Zierer proje ekibi, diğer üreticilerin sensörlerini test etmenin yanı sıra Turck'tan LI-Q25 endüktif doğrusal konum sensörünü de test etti.

LI-Q25'in çok kısa kör bölgeleri vardır çünkü algılama elektroniği sensörün tüm uzunluğu boyunca entegre edilmiştir. Sistem halihazırda piyasada türünün tek örneğidir. Zierer, Turck sensörünün test sonuçlarından etkilendi. Hızlı hareketlerde ve ortaya çıkan merkezkaç kuvvetlerinde bile sensör, konumlandırma elemanının konumunu 4…20 mA analog sinyal aracılığıyla güvenilir bir şekilde sağlar. Denetleyici bundan kolun tam konumunu belirleyebilir. Proje yöneticisi Klaus Gäck durumu şöyle özetledi: “Bizim için operasyonda kalite ve güvenilirlik çok önemli. Turck doğrusal konum sensörü burada doğru seçim gibi görünüyor.”

IO-Link üzerinden parametrelendirme

Pozitif teste rağmen, daha sonra iki şartın daha açıklığa kavuşturulması gerekiyordu: güvenlik nedenleriyle Zierer ayrıca konumlandırma elemanındaki herhangi bir arızayı belirtme olasılığını da istedi. Sensördeki bir LED, konumlandırma elemanının ölçüm aralığının dışında olup olmadığını gösterse de, elektrik tasarımından sorumlu Matthias Niedermeier, bu sinyali kontrolöre vermek istedi. Burada LI sensörü, IO-Link üzerinden parametrelendirilebilme özelliği sayesinde etkilemeyi başardı. IO-Link arayüzü, kullanıcının kontrol cihazından ölçüm aralıklarını tanımlamasına, çıkış sinyalini ters çevirmesine veya arıza sinyali gibi özel sinyallerin görünmesinde önemlidir.

Zierer'in MTBF (Meantime Between Failures) değerleri ile ilgili başka bir şartı daha vardı. SN 29500 (Ed. 99) direktifine uygun olarak yapılan bir analiz, LI sensörünün 138 yıl boyunca hatasız çalışabileceğini belirlemiştir. Genel müdür Brück de kaliteden etkilendi: "Sensör yalnızca yatırım maliyetlerinden tasarruf sağlamakla kalmıyor, aynı zamanda sürüşün kullanılabilirliğini de artırıyor ve daha fazla çalışma güvenliğine katkıda bulunuyor."
