KOMPAKT KAPASİTİF SENSÖRLERLE SEVİYE İZLEME

Çinli üretici Anda Automation'ın dağıtıcıları, yumuşak lehim ve yapıştırıcıyı yüksek hızda dağıtır ve özellikle kompakt olan kapasitif sensörler seviye izleme gerektirir - Turck'un BC10-QF5.5'i gibi

Yarı iletken üretiminde elektronik bileşenler panolara yüzeye monte edilir. Dağıtıcılar, lehim pastasını veya yapıştırıcıyı kesin doğrulukla dağıtmaya yardımcı olur. Çin'de Turck, Anda Automation Co. Ltd. dahil olmak üzere iki otomatik dozlama sistemi üreticisini ultra kompakt kapasitif yaklaşım anahtarlarıyla donattı. Bunlar, kartuş seviyesini temassız olarak izler ve makine duruş sürelerini azaltmaya ve lehim pastası veya yapıştırıcı kaybını önlemeye yardımcı olur.

  • Temassız: BC5-Q08 yakınlık anahtarı, kap duvarından malzemeleri algılar

  • İnce BC10-QF5.5 sensörleri sorunsuz bir şekilde yan yana çalışabilir

  • Anda Automation, dağıtım sistemlerinde Turck'un kompakt kapasitif sensörlerini kullanır

SMT montajı: optimum kart kullanımı

Minyatür elektronik bileşenler, yüzey montaj teknolojisi veya kısaca SMT kullanılarak panolara monte edilir. Önceki yöntemlerle karşılaştırıldığında, bu işlem, kabloları bağlamak için karmaşık matkap deliklerinin kullanımını ortadan kaldırır, böylece bileşenler yalnızca daha fazla sayıda ve daha küçük boyutta panolara değil, aynı zamanda alt tarafa da monte edilebilir. Üreticiler, pasif bileşenlerin, mikro denetleyicilerin veya voltaj düzenleyicilerin karta güvenli bir şekilde oturmasını sağlamak için yeniden akış lehimleme gibi tam otomatik işlemler kullanır.

Bu işlemde, montaj ve ısıtmadan önce tahtaya yumuşak lehim uygulanır. Bu, örneğin bir mürekkep püskürtmeli yazıcıdaki üniteye benzer bir dağıtıcı tarafından dağıtılır. Yüksek hızlı makineler artık saatte 100.000'den fazla nokta yerleştirebilir. Konumlandırma ve dağıtmadaki ek hassasiyet sayesinde, yarı iletken üretiminde yaygın olarak kullanılırlar ve şablon yazıcılara daha esnek bir alternatif sunarlar.

Kısıtlı alanlarda seviye izleme

Turck, Çin'in önde gelen üreticilerinden biri olan Anda Automation Co., Ltd'nin bu tür dağıtım sistemlerinde sınırlı bir alana bir seviye izleme sistemi yerleştirdi. Herhangi bir kesintiyi önlemek ve lehim kayıplarını minimumda tutmak için dispenser kartuşları kritik seviyeye ulaştığında çalışanlar bilgilendirilmelidir. Bu, üretim makinesinin, bazıları küçük olan öğeleri tarafından özellikle zorlaştırılır. Bu nedenle, kartuşları izlemek için yalnızca farklı yoğunluktaki maddeleri algılayabilen son derece küçük sensörler düşünülebilir - ve bu, bir milimetre kalınlığındaki plastik katman aracılığıyla şiddetli titreşime maruz kaldığında da mümkün olmalıydı.

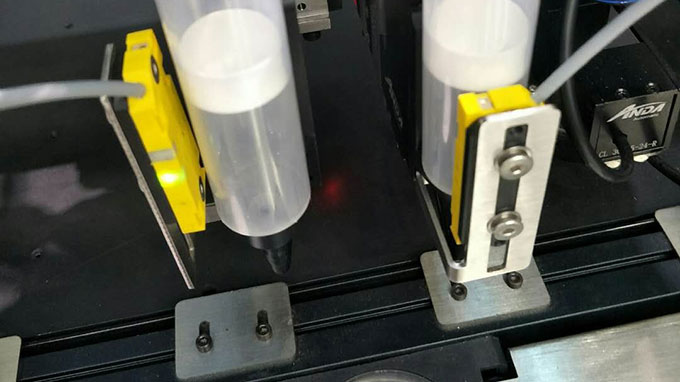

Dongguan merkezli makine üreticisi, dağıtıcı iğnelerin üzerinde artık yalnızca 5,5 milimetre kalınlığında ve aynı zamanda bir dikdörtgen tasarımlı (BC10-QF5.5) bir Turck kapasitif sensör kullanıyor.
10 milimetre nominal çalışma mesafesi. Dozaj kafalarının paralel çalışması için üretici, yalnızca küçük bir mesafeye iki sensör yerleştirebilir. Yaklaşım anahtarlarının uyarlanabilirliği de etkileyiciydi: Müşteriler, kullanılan yapıştırıcı veya lehime göre bir potansiyometre ile sensör hassas kalibrasyonu gerçekleştirebiliyor. Anda Automation başkan yardımcısı Lei Hui Sen, "Kompakt sensör, yalnızca montaj sorunlarının üstesinden gelmemizi sağlamakla kalmıyor, aynı zamanda sahadaki hataları hızla düzeltmemizi veya değişikliklere yanıt vermemizi de sağlıyor" diye açıklıyor. "Sonuçta herhangi bir yapıştırıcı veya lehim kaybını önlemeye yardımcı olur."

Temassız algılamalı cüce sensör

Başka bir yapıştırıcı, dozajlama ve doldurma makinesi üreticisi için sensör kontrolünü daha da küçük bir montaj alanına yerleştirme yeteneği kritikti. Çinli şirket, temassız seviye tespiti için ultra kompakt 32 milimetre uzunluğundaki tasarımda Turck'un Q08 kapasitif sensörlerini kullanıyor. Cüce sensörünün parlak LED göstergesi, çalışma voltajının veya anahtarlama durumunun durumunu belirtmek için farklı renkler kullanır. BC5-Q08 ayrıca kullanıcıların seviyeyi doğrudan makinede kontrol etmesine ve gerekirse sıvı, yapıştırıcı veya lehimle doldurmasına olanak tanır.
