KAĞIT PRESLERİNİN FIELDBUS İLE KONTROLÜ

Ambalaj üreticisi DS Smith, Erlensee tesisindeki kağıt baskı makinelerini Turck'un akıllı I/O çözümüyle izliyor

DS Smith, temel malzeme olarak oluklu mukavvayı kullanan önde gelen özelleştirilmiş ambalaj ve teşhir üreticilerinden biridir. Şirket şu ana kadar Hanau yakınlarındaki Erlensee fabrikasındaki kağıt preslerinin çıktısını manuel olarak izliyordu. Artık eksiksiz bir çözüm, çalışanlara otomatik olarak lazer sensörlerden ve akıllı bir I/O modülünden, iki kağıt baskı makinesindeki balyaların ne zaman maksimum sınıra ulaştığı ve uzaklaştırılması gerektiği hakkında bilgi sağlıyor. Bu, çalışanların artık sürekli olarak yan salondaki ilerlemeyi kontrol etmelerine gerek kalmadığı için çok fazla zaman tasarrufu sağlıyor. Turck'un ARGEE entegre saha mantık denetleyicisine sahip TBEN-S kompakt I/O modülü, burada bağımsız bir denetleyici olarak, doğrudan sahada, bir kontrol kabinine ihtiyaç duymadan çalışır.

  • DS Smith'in Erlense fabrikasındaki “Balemaster”, kağıdı parçalıyor ve iki metreküp halinde sıkıştırıyor.

  • LTF12 lazer sensörü kağıt balyalarının çıkışını izler ve TBEN-S'ye bir sinyal tetikler

  • ARGEE'li TBEN-S blok I/O modülü, uygulamayı doğrudan sahada kontrol eder.

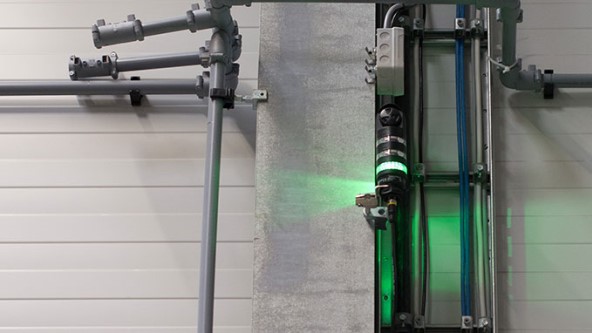

  • TL500C sinyal ışığı, bitişik salondaki çalışanlara 'Balemaster'ın durumunu gösterir.

  • Philipp Freppon (I.) ve Manfred Ernst, Turkc'ün kabinsiz komple çözümünden etkilendiler.

Avrupa'nın önde gelen özelleştirilmiş ambalaj ve teşhir üreticilerinden biri olan DS Smith, atık malzemelerini fabrikada geri dönüşüme hazırlıyor. Kesilen parçalar ve hatalı ambalajlar atık presinde parçalanır, küpler halinde sıkıştırılır ve depolama odasına aktarılır. Şu ana kadar eksik olan tek şey basından gelen geri bildirim sinyaliydi. Bir çalışanın çalışmayı bırakıp makinenin ilerleyişini kontrol etmesi her zaman gerekliydi.

Temel ışık sensörü yeterli değil

Bunu önlemek için balyaların gidişatı hakkında bilgi verecek bir sistemin kullanılması gerekiyordu. Doğru bir kapatma sağlamak için, yalnızca anahtarlama bilgilerini sağlamakla kalmayıp aynı zamanda mesafeyi de ölçen ve böylece yalnızca belirli bir anahtarlama mesafesi penceresi içinde anahtarlama yapabilecek bir sensöre ihtiyaç vardı. Ancak, forkliftle balyaları kaldıran, oradan geçen iş arkadaşları ve çalışanlar da sensör tarafından algılanacaktır. Buna ek olarak yapısal faktörler, bunun için gerekli olan duvarın döner kapıya sahip olması nedeniyle sensörün yan tarafa monte edilmesini engelledi. Bu nedenle basit ışık sensörleri, ışık anahtarları veya fotoelektrik sensör, DS Smith'in gereksinimlerine uygun değildi.

Kontrol kabini olmayan merkezi olmayan zeka

Sonepar'ın uzman otomasyon danışmanı Manfred Ernst, kompakt bir kontrolörle birlikte verileri değerlendirebilecek ve uygun bir sinyali tetikleyebilecek bir ölçüm lazer sensörü önerdi. Ernst, Turck'un ARGEE entegre programlama ortamına sahip I/O modüllerini zaten tanımış ve bunu müşterinin tesisinde test etmişti.

TBEN-S'ye bağlı LTF12 lazer sensörü Erlensee tesisinde test edildiğinde Freppon çok etkilendi: "İlk başta sensörün yanı sıra bir kontrol kabinine de ihtiyacım olduğunu düşündüm. Ancak daha sonra ARGEE'li TBEN-S modülüne rastladık. Bu hemen mükemmel bir şekilde uydu. Kompakttır, her yere sığar ve IP67'ye göre çok iyi koruma sağlayarak kontrol kabinine olan ihtiyacı ortadan kaldırır."

Anında sezgisel programlama

Zamanlayıcı da aynı şekilde ARGEE aracılığıyla bir koşul olarak programlandı. Freppon burada 45 saniyelik bir faktör seçti. Bu zaman faktörü, ışık huzmesi içindeki insanlardan veya geçen forkliftlerden kaynaklanan hata mesajlarını önler. Salonun dışındaki 50 TL'lik LED trafik ışığı, makinenin durumunu her an gösterir. Bu, çalışanların işlerini yürütmelerine olanak tanır ve yalnızca sinyal etkinleştirildiğinde müdahale etmelerini gerektirir. Bu ayarlar aynı zamanda ek güvenlik de sunar.

Daha fazla bilgi edi
