RFID SİSTEMİ İLE ERİŞİM KONTROLÜ

Turck'un IO-Link RFID sistemi, Belçika demiryolu SNCB'de yüksek voltaj testlerini güvence altına alıyor

Güvenli çalışma koşullarını garanti etmek için şirketler, yalnızca uygun eğitime sahip kişilerin belirli alanlara ve tesislere erişmesine izin verildiğini güvenilir bir şekilde sağlamalıdır. Belçikalı demiryolu şirketi SNCB, Mechelen'deki merkezi atölyesinin yüksek voltajlı test alanlarına erişimi izlemek için Turck marka bir RFID sistemi kullanıyor. Orada trenlerin bakımı, onarımı ve revizyonu yapılıyor. Yeni bir laboratuvarda SNCB, trenlerin güç dönüştürücülerini 3000 voltta test ediyor.

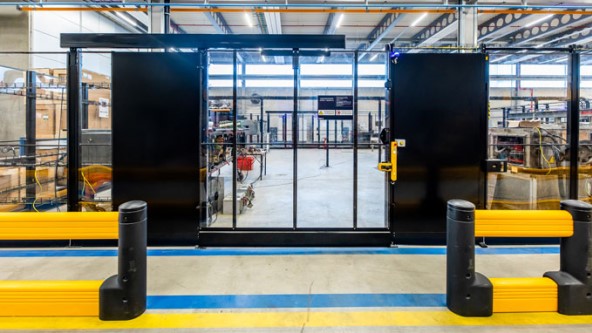

SNCB'nin yüksek voltajlı test odasına girişler yetkili çalışanlar tarafından RFID etiketleri ile açılır.

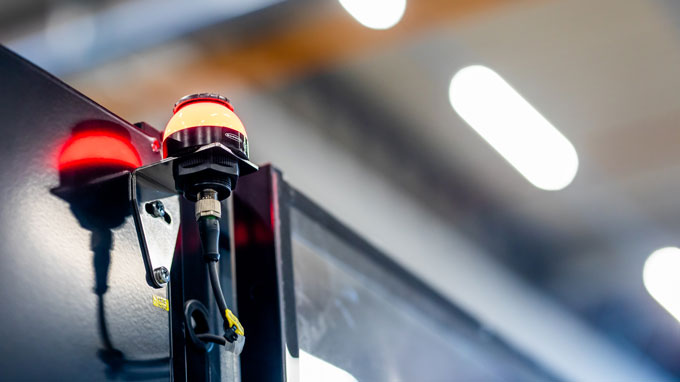

Ses sinyalli K50 LED göstergesi, test prosedürü aktif olur olmaz kırmızıya döner
Konsolda TN-M30-IOL-H1141 ile RFID etiketini taradıktan sonra test prosedürü başlatılabilir
Turck IO-Link master TBEN-L5-8IOL sinyal iletimini üstlenir
LED sinyal lambaları, Turck'un kompakt TBEN-S2 I/O modülü aracılığıyla bağlanır
Tüm girişler, Turck'un RFID çözümü ile güvence altına alınır, yalnızca yetkili kişilere erişim sağlanır
Jimmy Volders, Dymotec, Kristof Honee, SNCB ve Danny D'hollander, Turck Multiprox (soldan)

Belçika Demiryolları SNCB'nin Mechelen'deki merkez atölyesinde elektronik departmanından sorumlu Kristof Honee, "3000 V'luk bir kurulumun riskleri hafife alınmamalıdır" diyor. "Gerilim kesildiğinde bile bobinlerde ve kapasitörlerde hala şarj olabilir. Bu nedenle çalışma her zaman sistematik olarak, belirlenmiş prosedürlere göre ve risklerin farkında olan kişiler tarafından yapılmalıdır." Belçika'da, trenler için havai elektrik hatları 3000 voltluk bir DC voltajı taşır. Trenlerdeki güç dönüştürücüler, sürücüler, klima ve diğer tüm ekipmanlar için yüksek voltajı daha düşük voltajlara dönüştürür.

Laboratuvar güç kaynağı 3000 volt sağlar

Honee, "Yeni laboratuvarda, dönüştürücüleri elden geçirildikten veya onarıldıktan sonra test etmek için üç test bölgemiz var," diye açıklıyor. "Birçok bileşen daha düşük voltajlarda test edilebilir, ancak son test için tıpkı havai hat gibi 3000 volt verebilen bir laboratuvar güç kaynağı kullanıyoruz." Testler, güvenlik risklerine çok dikkat edilerek, sıkı bir şekilde düzenlenmiş prosedürlere göre yapılmalıdır.

SNCB, endüstriyel elektrik tesisatları ve otomasyon konusunda uzmanlaşmış Belçikalı sistem entegratörü Dymotec'ten, test prosedürlerini yönetirken gerekli tüm güvenlik unsurlarına saygı duyarak ve erişimi kontrol edebilen bir sistem geliştirmesini istedi. Bunun anahtarı, yetkilendirmelerin yönetimi ve tüm prosedürlerin takibidir.

RFID sistemi, test alanına erişimi güvence altına alır

Laboratuvardaki test alanlarının giriş kapısına bölgenin durumuna göre renk değiştiren K50 LED sinyal lambaları yerleştirilmiştir. Her kapıda ve kontrol panellerinde, operatörlerin erişim sağlamak için rozetlerini, bir RFID veri taşıyıcısını okumaları gereken bir RFID okuyucusu vardır. Kristof Honee, "Çalışanlarımız, her tür dönüştürücünün tüm güvenlik yönlerini kapsayacak şekilde eğitim alıyorlar" diyor. "Dymotec'in sistemi, test sürecinin her adımında tüm güvenlik gereksinimlerinin karşılanmasını sağlar."

RFID okuyucular kimin oturum açtığını kontrol eder. PLC, o kişinin belirli bir durumda erişim elde etme veya bir işlemin sonraki adımını başlatma yetkisi olup olmadığını kontrol eder. Son olarak, PLC laboratuvarın güç kaynağını kontrol eder ve test kurulumunun yalnızca durum güvenli olduğunda açılmasını sağlar. Operatörler, hiçbir şeyin gözden kaçırılmaması için her adımı onaylamalıdır.

RFID okuma/yazma kafaları ve gösterge lambaları

Dymotec, bu amaçla Turck'un RFID sistemini kullanır. RFID okuma/yazma kafaları bir rozetin kimliğini okur ve bunu IO-Link aracılığıyla PLC'ye iletir. Dymotec proje yöneticisi Jimmy Volders, "RFID sistemi oldukça kolay bir şekilde uygulanabilir" diyor. "RFID okuyucular ve sinyal lambaları, IO-Link üzerinden IO-Link master'larına bağlanır. Bunlar ayrıca güç kaynağı sağlar, bu nedenle fazla kablolamaya gerek yoktur."

TBEN-L5-8IOL IO-Link master'ları PLC ile Profinet aracılığıyla iletişim kurar. IO-Link modüllerinin entegre iki bağlantı noktalı anahtarını kullanarak, ana üniteler bir hat topolojisi oluşturur, böylece erişim kapısından erişim kapısına yalnızca bir Profinet hattının çalıştırılması gerekir, bu da kablolama işinden tasarruf sağlar.

Test alanları, renk değiştirmek için PLC tarafından kontrol edilen Banner Engineering'den K50 sinyal ışıkları ile donatılmıştır. Sonuç olarak, geleneksel çubuk tipi renkli sinyal ışıklarının aksine, giriş kapısı başına bir ışık yeterlidir. Programlama, tek bir renk seçmekle sınırlı olmak zorunda değildir. LED'ler ayrı ayrı kontrol edilebilir. Kontrol üniteleri ses fonksiyonlu sinyal lambaları ile donatılmıştır, böylece sistem akustik uyarı sinyalleri de verebilir.

Test tesisinin otomasyonu sayesinde, tüm güvenlik prosedürleri artık etkin bir şekilde uygulanıyor - manuel süreçlerle operasyonları yavaşlatmadan. Her eylemin tam izlenebilirliği baştan sona sağlanır.
